APT/西门子ALH-0.66Φ电流互感器

作者:APT代理商发布时间:2020-10-13 13:44

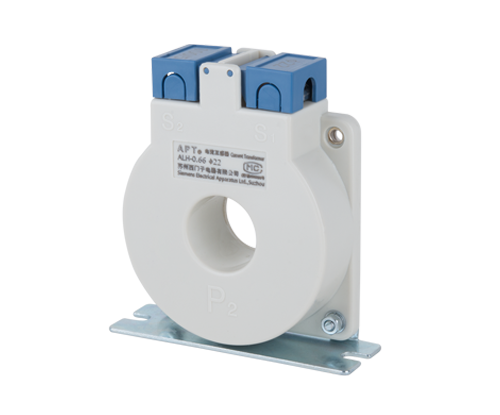

APT/西门子ALH-0.66Φ电流互感器

APT/西门子ALH-0.66Φ电流互感器介绍

ALH-0.66系列电流互感器设计新颖,补偿方法先进,工艺技术精湛,性能安全可靠,外形小巧美观,种类齐全,一般作控制、保护、测量用途。

APT/西门子ALH-0.66Φ电流互感器特点


ALH-0.66Φ型电流互感器适用于小电流小空间的场所,特别适用于抽屉柜。



可采用导轨直接安装(或可采用本厂配置的底柜安装),也可采用母线直径安装。



一次侧采用直接穿芯的方法,不需要断开导线,穿芯孔径可分为Φ8mm、Φ12mm、Φ15mm和Φ22mm四种。



内部铁芯选用优质硅钢片;



符合GB0840.2-2014;



通过国家计量认证;



二次电流分为5A和1A;

APT/西门子ALH-0.66Φ电流互感器参数


额定工作电压 (Un):AC660V



额定频率:50~60Hz



额定连续热电流 (Icth):1.2 x Ipn



额定短时热电流( Ith):60x Ipn(1sec.)



工频耐压:3kV (1min ,50Hz;外壳与二次端子间)



绝缘等级: E



接线端子的型式:螺钉压片紧固式 (螺纹为M4)



操作力矩: 拧紧力矩0.8~1.2N.m , 最大承受力矩 2.4N.m;



防护等级:端子 IP00,外壳IP40;



安装地点的海拔:不超过 3000米

APT/西门子ALH-0.66Φ电流互感器型号一览


型号

型号

型号

ALH-0.66 D8-I 10/1 1R 0.1VA 2T

ALH-0.66 D12 15/5 1R 2.5VA 5T

ALH-0.66 D15-I 50/5 1R 2.5VA 2T

ALH-0.66 D8-I 10/5 1R 2.5VA 8T

ALH-0.66 D12 150/1 0.5R 2.5VA

ALH-0.66 D15-I 500/1 0.5R 10VA 1T

ALH-0.66 D8-I 10/5 1R 2.5VA 8T EP

ALH-0.66 D12 150/5 0.5R 2.5VA 1T

ALH-0.66 D15-I 500/5 1R 10VA 1T

ALH-0.66 D8-I 100/1 1R 0.2VA 1T

ALH-0.66 D12 150/5 1R 2.5VA 1T

ALH-0.66 D15-I 60/1 1R 0.2VA 1T

ALH-0.66 D8-I 100/5 1R 2.5VA 1T

ALH-0.66 D12 20/1 1R 0.1VA

ALH-0.66 D15-I 60/5 1R 2.5VA 2T

ALH-0.66 D8-I 100/5 1R 2.5VA 1T-EP

ALH-0.66 D12 20/5 1R 2.5VA 4T

ALH-0.66 D15-I 60/5 1R 2.5VA 2T-TH

ALH-0.66 D8-I 100/5 1R 2.5VA MTO

ALH-0.66 D12 200/1 0.5R 5VA 1T

ALH-0.66 D15-I 75/1 1R 0.2VA 1T

ALH-0.66 D8-I 15/1 1R 0.1VA 2T

ALH-0.66 D12 200/5 1R 5VA 1T

ALH-0.66 D15-I 75/5 1R 2.5VA 1T

ALH-0.66 D8-I 15/5 1R 2.5VA 5T

ALH-0.66 D12 25/1 1R 0.1VA 1T

ALH-0.66 D15-II 10/5 1R 2.5VA 8T

ALH-0.66 D8-I 150/1 1R 2.5VA 1T

ALH-0.66 D12 25/5 0.5R 2.5VA 6T

ALH-0.66 D15-II 100/5 1R 2.5VA 1T

ALH-0.66 D8-I 150/5 1R 2.5VA 1T

ALH-0.66 D12 25/5 1R 2.5VA 3T

ALH-0.66 D15-II 15/5 1R 2.5VA 5T

ALH-0.66 D8-I 20/1 1R 0.1VA 1T

ALH-0.66 D12 250/1 0.5R 5VA

ALH-0.66 D15-II 150/5 1R 2.5VA 1T

ALH-0.66 D8-I 20/5 1R 2.5VA 4T

ALH-0.66 D12 250/5 1R 5VA 1T

ALH-0.66 D15-II 150/5 1R 2.5VA 1T-TH

ALH-0.66 D8-I 200/1 1R 5VA 1T

ALH-0.66 D12 30/1 0.5R 0.1VA 1T

ALH-0.66 D15-II 20/1 1R 0.1VA 2T

ALH-0.66 D8-I 200/5 1R 5VA 1T

ALH-0.66 D12 30/5 1R 2.5VA 3T

ALH-0.66 D15-II 20/5 1R 2.5VA 4T

ALH-0.66 D8-I 25/1 1R 0.1VA 1T

ALH-0.66 D12 300/1 0.5R 5VA 1T

ALH-0.66 D15-II 200/5 1R 5VA 1T

ALH-0.66 D8-I 25/5 1R 2.5VA 3T

ALH-0.66 D12 300/5 1R 5VA 1T

ALH-0.66 D15-II 250/5 1R 5VA 1T

ALH-0.66 D8-I 250/5 1R 5VA 1T

ALH-0.66 D12 40/1 0.5R 0.1VA 1T

ALH-0.66 D15-II 30/5 1R 2.5VA 3T

ALH-0.66 D8-I 30/1 1R 0.1VA 1T

ALH-0.66 D12 40/5 1R 2.5VA 2T

ALH-0.66 D15-II 5/5 1R 2.5VA 15T

ALH-0.66 D8-I 30/1 1R 0.1VA 1T F

ALH-0.66 D12 400/1 0.5R 10VA

ALH-0.66 D15-II 50/1 1R 0.2VA 1T

ALH-0.66 D8-I 30/5 1R 2.5VA 3T

ALH-0.66 D12 400/5 0.5R 2.5VA 1T

ALH-0.66 D15-II 50/5 1R 2.5VA 2T

ALH-0.66 D8-I 300/5 1R 5VA 1T

ALH-0.66 D12 400/5 1R 5VA 1T

ALH-0.66 D15-II 75/5 1R 2.5VA 1T

ALH-0.66 D8-I 40/1 1R 0.1VA 1T

ALH-0.66 D12 50/1 0.5R 0.2VA 1T

ALH-0.66 D22 10/5 1R 2.5VA 8T

ALH-0.66 D8-I 40/5 1R 2.5VA 2T

ALH-0.66 D12 50/5 1R 2.5VA 2T

ALH-0.66 D22 100/1 0.5R 0.2VA 1T

ALH-0.66 D8-I 5/1 1R 0.1VA 4T

ALH-0.66 D12 500/1 0.5R 10VA 1T

ALH-0.66 D22 100/5 1R 2.5VA 1T

ALH-0.66 D8-I 5/5 1R 2.5VA 15T

ALH-0.66 D12 60/1 0.5R 0.2VA 1T

ALH-0.66 D22 15/5 1R 2.5VA 5T

ALH-0.66 D8-I 5/5 1R 2.5VA 15T EP

ALH-0.66 D12 60/5 1R 2.5VA 2T

ALH-0.66 D22 150/1 0.5R 2.5VA 1T

ALH-0.66 D8-I 50/1 1R 0.2VA 1T

ALH-0.66 D12 600/1 0.5R 10VA 1T

ALH-0.66 D22 150/5 1R 2.5VA 1T

ALH-0.66 D8-I 50/5 1R 2.5VA 2T

ALH-0.66 D12 600/5 0.5R 5VA 1T

ALH-0.66 D22 150/5 1R 2.5VA 1T-TH

ALH-0.66 D8-I 60/1 1R 0.2VA 1T

ALH-0.66 D12 700/5 0.5R 10VA

ALH-0.66 D22 20/1 1R 0.1VA 2T

ALH-0.66 D8-I 60/5 1R 2.5VA 2T

ALH-0.66 D12 75/1 0.5R 0.2VA 1T

ALH-0.66 D22 20/5 1R 2.5VA 4T

ALH-0.66 D8-I 75/1 1R 0.2VA 1T

ALH-0.66 D12 75/5 1R 2.5VA 1T

ALH-0.66 D22 200/1 0.5R 5VA

ALH-0.66 D8-I 75/5 1R 2.5VA 1T

ALH-0.66 D12 750/5 1R 10VA 1T

ALH-0.66 D22 200/5 1R 5VA 1T

ALH-0.66 D8-I 80/5 1R 2.5VA 1T

ALH-0.66 D15-I 10/1 1R 0.1VA 2T

ALH-0.66 D22 25/1 1R 0.1VA 1T

ALH-0.66 D8-II 10/5 1R 2.5VA 8T

ALH-0.66 D15-I 100/1 0.5R 0.2VA 1T

ALH-0.66 D22 250/1 0.5R 5VA

ALH-0.66 D8-II 100/1 1R 0.2VA

ALH-0.66 D15-I 100/1 1R 0.2VA 1T

ALH-0.66 D22 250/5 1R 5VA 1T

ALH-0.66 D8-II 100/5 1R 2.5VA 1T

ALH-0.66 D15-I 100/5 1R 2.5VA 1T

ALH-0.66 D22 30/1 0.5R 0.1VA 1T

ALH-0.66 D8-II 15/5 1R 2.5VA 5T

ALH-0.66 D15-I 15/5 1R 2.5VA 5T

ALH-0.66 D22 30/5 1R 2.5VA 3T

ALH-0.66 D8-II 150/1 1R 2.5VA

ALH-0.66 D15-I 150/1 0.5R 2.5VA 1T

ALH-0.66 D22 300/1 0.5R 5VA

ALH-0.66 D8-II 150/5 1R 2.5VA 1T

ALH-0.66 D15-I 150/1 1R 2.5VA 1T

ALH-0.66 D22 300/5 0.5R 5VA 1T

ALH-0.66 D8-II 20/1 1R 0.1VA

ALH-0.66 D15-I 150/5 1R 2.5VA 1T

ALH-0.66 D22 300/5 1R 5VA 1T

ALH-0.66 D8-II 20/5 1R 2.5VA 4T

ALH-0.66 D15-I 20/1 1R 0.1VA

ALH-0.66 D22 40/1 0.5R 0.1VA 1T

ALH-0.66 D8-II 200/1 1R 5VA

ALH-0.66 D15-I 20/5 1R 2.5VA 4T

ALH-0.66 D22 40/5 1R 2.5VA 2T

ALH-0.66 D8-II 200/5 1R 5VA 1T

ALH-0.66 D15-I 200/1 1R 5VA 1T

ALH-0.66 D22 400/1 0.5R 10VA

ALH-0.66 D8-II 250/5 1R 5VA 1T

ALH-0.66 D15-I 200/5 1R 5VA 1T

ALH-0.66 D22 400/5 1R 5VA 1T

ALH-0.66 D8-II 30/5 1R 2.5VA 3T

ALH-0.66 D15-I 200/5 1R 5VA TH

ALH-0.66 D22 5/5 1R 2.5VA 15T

ALH-0.66 D8-II 300/5 1R 5VA 1T

ALH-0.66 D15-I 25/1 1R 0.1VA

ALH-0.66 D22 50/1 0.5R 0.2VA 1T

ALH-0.66 D8-II 40/1 1R 0.1VA 1T

ALH-0.66 D15-I 25/5 1R 2.5VA 3T

ALH-0.66 D22 50/5 1R 2.5VA 2T

ALH-0.66 D8-II 40/5 1R 2.5VA 2T

ALH-0.66 D15-I 250/5 1R 5VA 1T

ALH-0.66 D22 500/1 0.5R 10VA

ALH-0.66 D8-II 5/5 1R 2.5VA 15T

ALH-0.66 D15-I 30/1 1R 0.1VA

ALH-0.66 D22 500/5 1R 10VA 1T

ALH-0.66 D8-II 50/1 1R 0.2VA 1T

ALH-0.66 D15-I 30/5 1R 2.5VA 3T

ALH-0.66 D22 60/1 0.5R 0.2VA 1T

ALH-0.66 D8-II 50/5 1R 2.5VA 2T

ALH-0.66 D15-I 300/5 1R 5VA 1T

ALH-0.66 D22 600/1 0.5R 10VA

ALH-0.66 D8-II 75/1 1R 0.2VA

ALH-0.66 D15-I 40/1 1R 0.1VA 1T

ALH-0.66 D22 600/5 1R 10VA 1T

ALH-0.66 D8-II 75/5 1R 2.5VA 1T

ALH-0.66 D15-I 40/5 1R 2.5VA 2T

ALH-0.66 D22 75/1 0.5R 0.2VA

ALH-0.66 D12 100/1 0.5R 0.2VA 1T

ALH-0.66 D15-I 400/5 1R 5VA 1T

ALH-0.66 D22 75/5 1R 2.5VA 1T

ALH-0.66 D12 100/5 1R 2.5VA 1T

ALH-0.66 D15-I 45/5 1R 2.5VA 2T

ALH-0.66 D22 80/5 1R 2.5VA 2T

ALH-0.66 D12 100/5 1R 2.5VA TH

ALH-0.66 D15-I 50/1 1R 0.2VA

ALH-0.66 D22 800/5 1R 10VA
