APT/西门子ALH-0.66M电流互感器

作者:APT代理商发布时间:2020-10-13 13:38

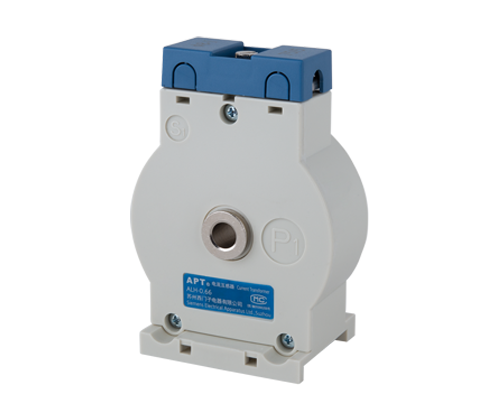

APT/西门子ALH-0.66M电流互感器

APT/西门子ALH-0.66M电流互感器介绍

ALH-0.66系列电流互感器设计新颖,补偿方法先进,工艺技术精湛,性能安全可靠,外形小巧美观,种类齐全,一般作控制、保护、测量用途。

APT/西门子ALH-0.66M电流互感器特点


ALH-0.66M型电流互感器适用于小电流小空间的场所,特别适用于抽屉柜。



可采用导轨直接安装(或可采用本厂配置的底柜安装),也可采用母线直径安装。



一次接线采用螺钉式接线,避免了小电流时一次侧增加匝数的麻烦。



内部铁芯选用优质硅钢片;



符合GB0840.2-2014;



通过国家计量认证;



二次电流分为5A和1A;

APT/西门子ALH-0.66M电流互感器参数


额定工作电压 (Un):AC660V



额定频率:50~60Hz



额定连续热电流 (Icth):1.2 x Ipn



额定短时热电流( Ith):60x Ipn(1sec.)



工频耐压:3kV (1min ,50Hz;外壳与二次端子间)



绝缘等级: E



接线端子的型式:螺钉压片紧固式 (螺纹为M4)



操作力矩: 拧紧力矩0.8~1.2N.m , 最大承受力矩 2.4N.m;



防护等级:端子 IP00,外壳IP40;



安装地点的海拔:不超过 3000米


APT/西门子ALH-0.66M电流互感器型号一览


型号

型号

型号

ALH-0.66 M8-I 1/1 0.5R 0.4VA

ALH-0.66 M8-I 30/5 0.5R 2.5VA

ALH-0.66 M8-II 100/5 1R 2.5VA

ALH-0.66 M8-I 10/1 0.5R 0.4VA

ALH-0.66 M8-I 30/5 0.5R 2.5VA EP

ALH-0.66 M8-II 15/1 0.5R 0.4VA

ALH-0.66 M8-I 10/1 0.5R 0.4VA-EP

ALH-0.66 M8-I 30/5 1R 2.5VA

ALH-0.66 M8-II 15/5 0.5R 2.5VA

ALH-0.66 M8-I 10/5 1R 2.5VA

ALH-0.66 M8-I 30/5 1R 2.5VA-EP

ALH-0.66 M8-II 15/5 1R 2.5VA

ALH-0.66 M8-I 10/5 1R 2.5VA EP

ALH-0.66 M8-I 40/1 0.5R 0.4VA

ALH-0.66 M8-II 150/5 0.5R 2.5VA

ALH-0.66 M8-I 10/5 1R 2.5VA TH

ALH-0.66 M8-I 40/1 0.5R 0.4VA TH

ALH-0.66 M8-II 2/1 0.5R  0.4VA

ALH-0.66 M8-I 100/1 0.5R 0.4VA

ALH-0.66 M8-I 40/5 0.5R 2.5VA

ALH-0.66 M8-II 20/1 0.5R 0.4VA

ALH-0.66 M8-I 100/1 0.5R 0.4VA TH

ALH-0.66 M8-I 40/5 1R 2.5VA

ALH-0.66 M8-II 20/5 0.5R 2.5VA

ALH-0.66 M8-I 100/5 0.5R 2.5VA

ALH-0.66 M8-I 5/1 0.5R 0.4VA

ALH-0.66 M8-II 20/5 1R 2.5VA

ALH-0.66 M8-I 100/5 1R 2.5VA

ALH-0.66 M8-I 5/1 0.5R 0.4VA EP

ALH-0.66 M8-II 200/5 0.5R 5VA

ALH-0.66 M8-I 100/5 1R 2.5VA EP

ALH-0.66 M8-I 5/5 1R 2.5VA

ALH-0.66 M8-II 25/1 0.5R 0.4VA

ALH-0.66 M8-I 100/5 1R 2.5VA TH

ALH-0.66 M8-I 50/1 0.5R 0.4VA

ALH-0.66 M8-II 25/5 1R 2.5VA

ALH-0.66 M8-I 100/5 1R 2.5VA-TH-EP

ALH-0.66 M8-I 50/5 0.5R 2.5VA

ALH-0.66 M8-II 250/5 0.5R 5VA

ALH-0.66 M8-I 15/1 0.5R 0.4VA

ALH-0.66 M8-I 50/5 1R 2.5VA

ALH-0.66 M8-II 30/1 0.5R 0.4VA

ALH-0.66 M8-I 15/1 0.5R 0.4VA 1T-EP

ALH-0.66 M8-I 50/5 1R 2.5VA-TH

ALH-0.66 M8-II 30/5 0.5R 2.5VA

ALH-0.66 M8-I 15/1 0.5R 0.4VA TH

ALH-0.66 M8-I 50/5 1R 2.5VA-TH-EP

ALH-0.66 M8-II 30/5 1R 2.5VA

ALH-0.66 M8-I 15/5 1R 2.5VA

ALH-0.66 M8-I 60/1 0.5R 0.4VA

ALH-0.66 M8-II 40/1 0.5R 0.4VA

ALH-0.66 M8-I 15/5 1R 2.5VA EP

ALH-0.66 M8-I 60/1 0.5R 0.4VA 1T-EP

ALH-0.66 M8-II 40/5 0.5R 2.5VA

ALH-0.66 M8-I 150/5 0.5R 2.5VA

ALH-0.66 M8-I 60/5 0.5R 2.5VA

ALH-0.66 M8-II 40/5 1R 2.5VA

ALH-0.66 M8-I 150/5 0.5R 2.5VA-TH

ALH-0.66 M8-I 60/5 1R 2.5VA

ALH-0.66 M8-II 5/1 0.5R 0.4VA

ALH-0.66 M8-I 20/1 0.5R 0.4VA

ALH-0.66 M8-I 75/1 0.5R 0.4VA

ALH-0.66 M8-II 5/5 1R 2.5VA

ALH-0.66 M8-I 20/1 0.5R 0.4VA 1T-EP

ALH-0.66 M8-I 75/1 0.5R 0.4VA TH

ALH-0.66 M8-II 50/1 0.5R 0.4VA

ALH-0.66 M8-I 20/1 0.5R 0.4VA-EP

ALH-0.66 M8-I 75/5 0.5R 2.5VA

ALH-0.66 M8-II 50/5 0.5R 2.5VA

ALH-0.66 M8-I 20/1 0.5R 0.4VA-TH

ALH-0.66 M8-I 75/5 1R 2.5VA

ALH-0.66 M8-II 50/5 1R 2.5VA

ALH-0.66 M8-I 20/5 1R 2.5VA

ALH-0.66 M8-I 80/5 0.5R 2.5VA

ALH-0.66 M8-II 60/1 0.5R 0.4VA

ALH-0.66 M8-I 20/5 1R 2.5VA EP

ALH-0.66 M8-I 80/5 1R 2.5VA

ALH-0.66 M8-II 60/5 1R 2.5VA

ALH-0.66 M8-I 25/1 0.5R 0.4VA

ALH-0.66 M8-I 90/5 0.5R 2.5VA

ALH-0.66 M8-II 75/1 0.5R 0.4VA

ALH-0.66 M8-I 25/1 0.5R 0.4VA-TH

ALH-0.66 M8-II 1/1 0.5R 0.4VA

ALH-0.66 M8-II 75/5 0.5R 2.5VA

ALH-0.66 M8-I 25/5 1R 2.5VA

ALH-0.66 M8-II 1/1 0.5R 0.4VA-TH-EP

ALH-0.66 M8-II 75/5 1R 2.5VA

ALH-0.66 M8-I 25/5 1R 2.5VA EP

ALH-0.66 M8-II 10/1 0.5R 0.4VA

ALH-0.66 M8-II 80/1 0.5R 0.4VA

ALH-0.66 M8-I 30/1 0.5R 0.4VA

ALH-0.66 M8-II 10/5 1R 2.5VA

ALH-0.66 M8-II 80/5 1R 2.5VA

ALH-0.66 M8-I 30/1 0.5R 0.4VA-EP

ALH-0.66 M8-II 100/1 0.5R 0.4VA
